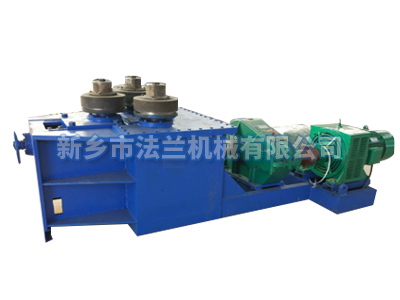

FL170角钢角铁法兰成型机

FL170角钢角铁法兰成型机

咨询热线:13639639526 / 13639639526

描述:FL170型法兰成型机是我公司继FL160型法兰成型机之后发展的系列产品,填补了大宽度法兰成品制造的空白,适应于化工设备、电力设施、大型风机、压力容器、水轮机、离心机、钢结构等行业,解决了关键件的制造难度。

备简介:

FL170型法兰成型机是我公司继FL160型法兰成型机之后发展的系列产品,填补了大宽度法兰成品制造的空白,适应于化工设备、电力设施、大型风机、压力容器、水轮机、离心机、钢结构等行业,解决了关键件的制造难度。FL170型型法兰成型机采用按钮集中控制,具有点动和联动两种操作方式,其压力和行程均可在规定范围内进行调整。其结构独特,具有体积小、能耗低、效率高、无噪音、安装使用方便、操作简单、承载能力强、寿命长、卷圆速度快、产品质量可靠等优点。代替了原有钢板下料、对接、校正、车床加工等复杂工艺并节省了氧气、乙炔、劳动力、原材料等,只制造法兰的******母机。该产品广泛适用于风机、桥梁模板、化工设备、电缆线架、矿用防爆开关、离心机等机械设备行业的应用。也适合用于对外加工、利润丰厚。

产品简介:
  FL170型法兰成型机采用按钮集中控制,具有点动和联动两种操作方式,其压力和行程均可在规定范围内进行调整。其结构合理,具有体积小、能耗低、效率高、无噪音。装卸快速、使用方便、操作简单,承载能力强,寿命长,卷圆速度快,一机多用等众多优点,代替了原有钢板下料、对接、校正、车床加工等复杂工艺并节省了氧气、乙炔、劳动力、原材料等、是制造法兰的******母机。
结构及工作原理:
  该设备主要由主机、电控柜两大部分组成。由电动油泵输出的高压油,经高压油管送入工作油缸马达内、高压油推动工作油缸或马达内柱塞,产生推力和扭矩,通过模具弯曲型材。

主要技术参数:

      1、适合卷制法兰的材料规格(厚度*宽度,单位均为mm)

      角钢(6#——14#)卷圆或起弧

      2、适合卷制法兰范围:直径400mm-6000mm

      3、电机选用电磁调速电机

     型号:Y160L-4 功率15KW 调速范围 1250-125r/min

      4、减速器:ZQ500-1-48.57 速比:48.57

设备的安装使用维护:

   1、设备须安装在基础厚度不小于500mm的混凝土基础上,找正,以进給导轨面处于水平位置为准。

      2、检查电控箱并接入电源进行空运试车,熟悉各部电控操作按钮及压制工艺。

      3、检查各部件的润滑并定期定量加油。

      4、熟悉压制工艺,进料出料端可按实际情况添加辅助走料装置,并熟悉应用。

   5、每压制一次进给轮的进给量须取恒定值,并严格控制不能太大,特别是50*80的材料,进给量须控制在6mm以内,否则容易损坏设备,其它小于         50*80的料可按实际情况适当加大丝杠进给量。

   6、压轮进给时应先将压紧螺栓、螺母松开,进给达到规定值时再锁紧,才允许压制,每次压轮进给时须将工件完全退出后在进给。

      7、使用过程应及时清理压轮工作表面的残渣、杂屑,以免影响压制质量。

      8、工作时应注意工作台面及压轮周围勿放置工具及杂物,以免影响安全。

      9、设备正在运行时,若需要逆转则先将调速开关复位停机一分钟后方可操作逆转。

      10、当发现有杂音及异常时应及时停车并检查待排除故障后方能开车。

  11、开车前应熟悉本说明之规定并检查齿轮各部是否安全,并阅读电磁调速电机使用说明方能上岗操作。

    12、工件曲率半径可及时用曲率样板检查工件,符合要求后才能下机。

联系人:李经理13639639526

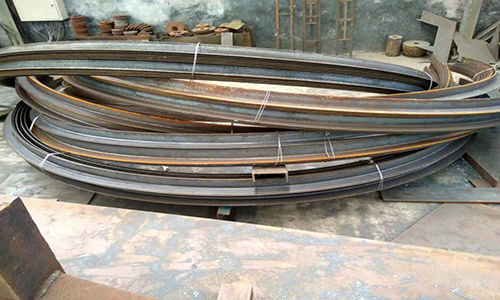

成品示意图:
