圆筒翻边机

设备简介：
  圆筒翻边机是我公司在风机制造行业生产的******成型设备，该机操作简便，更换模具快捷，能耗低，效率高。单人操作即可完成风筒翻遍制作，另该机可完成集风器旋压成型，进风口翻边，是风管风机制造行业的理想设备。主要用于轴流风机外壳和离心风机进风口制作。也是圆型和锥型金属筒法兰边制作的理想设备。

卷制原理：

  新乡市法兰机械有限公司研制开发的圆筒翻边机，该机结构形式为二模侧旋压式。下模安装在主动轴上，由电机带动，需要旋压工件放到上模上面，通过调节二端四个托辊和后顶轮控制圆管不让其左右、前后摆动。上模在45度角处向下方旋压，当上辊的下压力超高材料的屈服******时，便使所卷制的材料变形，根据要求当达到需要弧度或角度时，停止向下受力完成一次操作。

设备特点：

     1.我公司所生产的风筒翻机结构紧凑，操作方便，使用寿命长，全部滚压轮均经过热处理。硬度在HRC45——55之间。

     2.动力采用4KW电机，具有耗力量大稳定性好等特点。

     3.采用摆线针减速机,整台机器更稳固，更耐用，加40号机械油。

     4.可翻范围大小可调，能翻轴流风机等风筒的直角边和喇叭口。

     5.机械效率高、故障少、寿命长:本机主要传动啮合件使用******合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑，承载能力大，而且降低摩擦引起的功率损耗，      因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少、寿命长。

     6.拆装方便,容易维修:本机采用整体结构，设计合理，刚性强，拆装简单便于维修。

技术参数：
     电动机：Y100-4-4KW
     主轴转速：33.5r/min
     减速机 BWD-3-43-4KW
     旋压风筒板厚:标准产品≤4mm           可订做≤6mm

     ******翻边宽度:标准产品≤50mm         可订做≤55mm

     风筒直径范围:标准产品φ200-2000mm    可订做φ100-4000mm
     风筒长度范围:标准产品200-2000mm      可订做180-4000mm

     备注：可按客户要求进行非标制作。

订货须知:

     用户在购买设备时一定要提供以下数据

     1.加工板厚范围

     2.加工圆筒直径范围

     3.加工圆筒长度范围

     4.翻边宽度范围

     5.钢板材质

安装使用：
     1.把设备放在平整的混凝土地面上保持平稳，无需地脚固定。
     2.在使用时，必须将减速机、链条以及丝杠处添加润滑油。

     3.开关按照操作规程操作，并详阅使用说明书；

     4.要经常保持机器清洁，定期更换使用支撑耐磨胶垫。

     联系电话：李经理13639639526

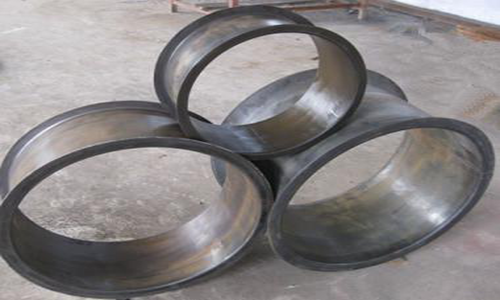

成品图片：
